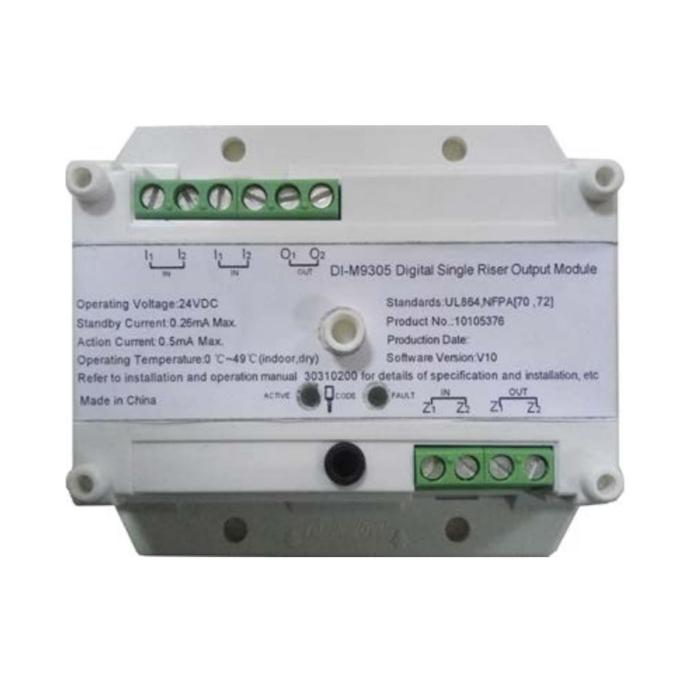

MODULO DE SALIDA SUPERVISADA
Referencia Interna:
GST-DI-M9305
El DI-M9305 es un módulo de salida digital diseñado para activar o desactivar la alimentación de 24 VCC en su salida. Equipado con un microprocesador, puede comunicarse con paneles de control de alarma contra incendios (FACP) compatibles. Este módulo supervisa el camino de salida en estado de espera mediante una resistencia de fin de línea (EOLR) de 47kΩ.
- Supervisión de la vía de salida (O1, O2) con resistencia de fin de línea de 47kΩ.
- Ocupa una dirección electrónica, programable en campo.
- Tecnología de muestreo AD para pruebas precisas en el puerto de salida.
- Instalación mediante riel guía, facilitando el montaje.
- Compatible con paneles GST-M200 y GST-IFP4M.
- Cumple con las normas UL864 y NFPA 70/72.
- LED de estado:
- Rojo: se ilumina cuando el relé está activado.
- Amarillo: parpadea en caso de falla de salida.
| Parámetro | Valor |
|---|---|
| Voltaje de operación del lazo (SLC) | 24 VCC (rango: 16 VCC – 28 VCC), limitado en potencia |
| Voltaje de alimentación | Máximo 30 VCC, limitado en potencia |
| Voltaje de salida | Regulado si la entrada proviene de fuente listada de 24 VCC regulada |
| Corriente en reposo | ≤ 0.26 mA |
| Corriente en acción | ≤ 0.5 mA |
| Carga máxima de salida | 2 A @ 30 VCC, 0.35 PF |
| Método de programación | Dirección electrónica (1 a 242) |
| LED de retroalimentación | Rojo: encendido cuando el relé está activo, apagado si se corta la energía |
| LED de falla | Amarillo: parpadea 0.5 s encendido / 0.5 s apagado en caso de falla |
| Grado de protección | IP30 (no probado por UL) |
| Temperatura de operación | 0°C a +49°C |
| Humedad relativa | ≤ 93%, sin condensación |
| Material y color del gabinete | ABS, blanco (RAL 9016) |
| Dimensiones (L × A × H) | 85.3 mm × 78 mm × 33 mm (con base) |
| Peso | Aproximadamente 66.6 g (con base) |
