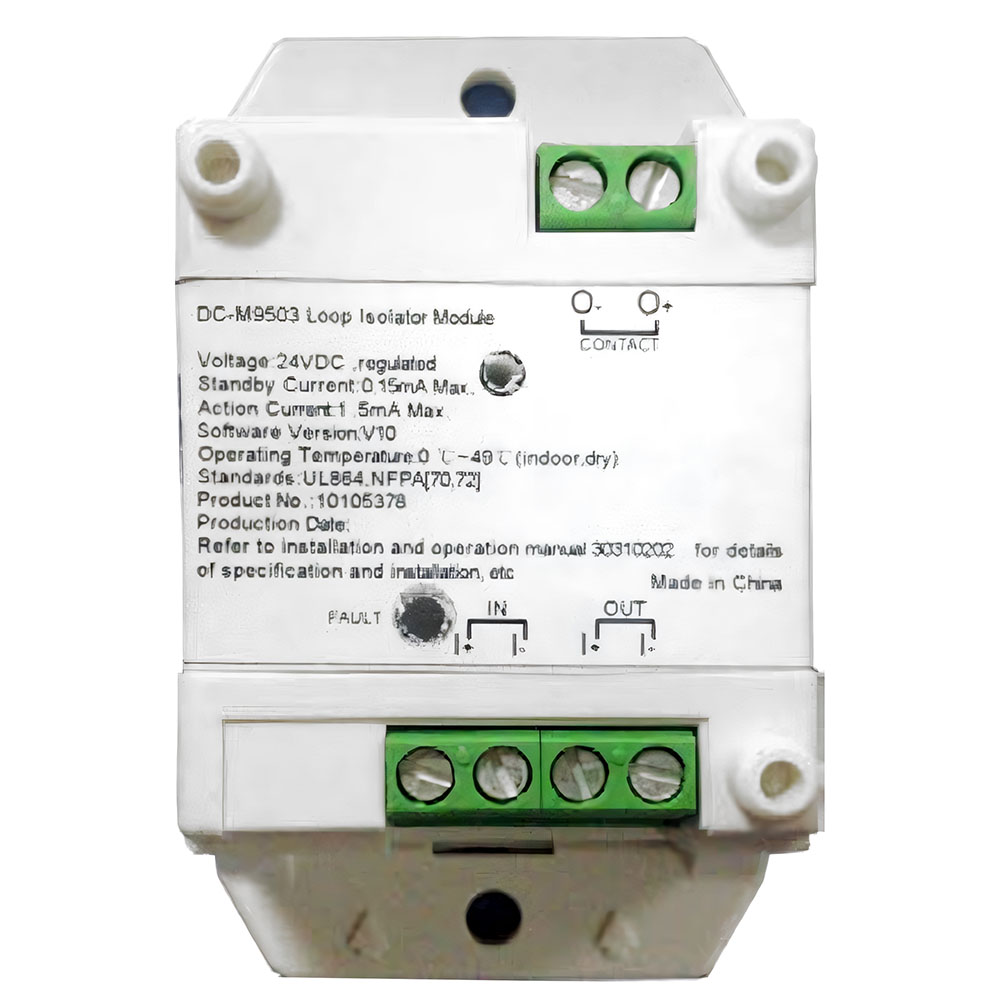

MODULO AISLADOR
Referencia Interna:
GST-DC-M9503
El módulo de salida está diseñado para supervisión de la vía Clase B al conectarse con una resistencia de fin de línea (EOLR) de 47KΩ (Número de Parte 30108524) en condiciones de espera normales.
- Ocupa una dirección, la cual puede ser modificada en el campo.
- El puerto de salida utiliza tecnología de muestreo AD para pruebas precisas.
- Instalación en riel guía, facilitando la construcción.
- Compatible con los paneles de control de alarma contra incendios (FACP) GST-M200 y GST-IFP4M.
- Cumple con los estándares UL864 y NFPA [70, 72].
| Especificación | Detalle |
|---|---|
| Voltaje de Operación del Bucle (SLC) | 24VDC (16VDC - 28VDC), limitado en potencia |
| Voltaje de Suministro de Energía | Máximo 30VDC, limitado en potencia |
| Voltaje de Salida de Energía | Regulada si la entrada es un suministro listado de 24VDC regulado; Aplicación especial si es suministrada por un FACP listado compatible |
| Corriente en Espera (Bucle) | ≤ 0.26mA |
| Corriente en Acción (Bucle) | ≤ 0.5mA |
| Carga Máxima de Salida | 2A @ 30VDC, 0.35PF |
| Método de Programación | Dirección electrónica, una dirección dentro de 1 - 242 |
| Indicador LED de Activación | Se ilumina en rojo cuando el relé está activado, se apaga al cortar energía del bucle, y parpadea en otros estados. |
| Indicador LED de Falla | Parpadea en amarillo (0.5s encendido y 0.5s apagado) cuando ocurre una falla de salida. Se mantiene apagado en otros estados. |
| Grado de Protección | IP30 (no probado por UL) |
| Temperatura de Operación | 0℃ a +49℃ |
| Humedad Relativa | ≤ 93%, sin condensación |
| Material y Color del Recinto | ABS, blanco (RAL 9016) |
| Dimensiones (L×W×H) | 85.3mm × 78mm × 33mm (con base) |
| Peso | Aproximadamente 66.6g (con base) |
