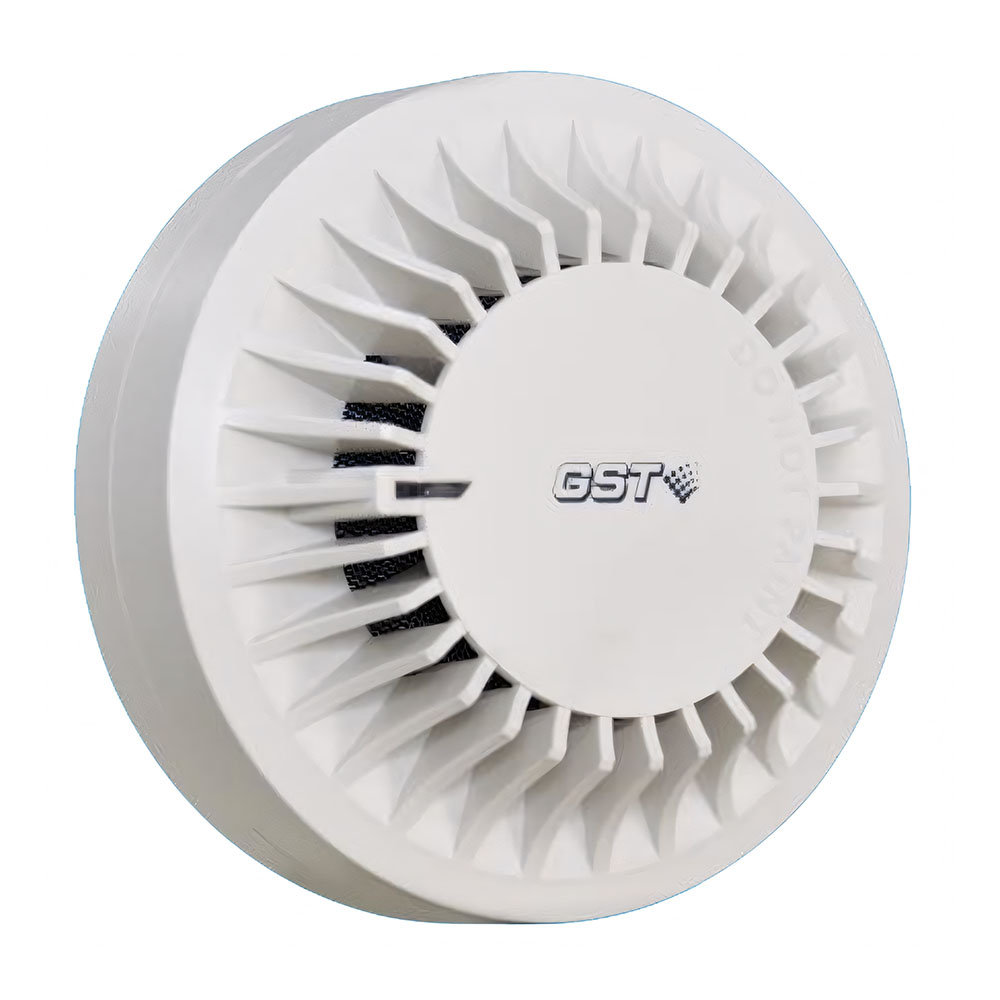

DETECTOR DE HUMO CONVENCIONAL
Referencia Interna:
GST-DC-M9102N
El detector de humo fotoeléctrico convencional DC-M9102 es un producto de nueva generación que incorpora un microprocesador, un programa sólido de análisis de incendios, y ofrece un rendimiento eficaz y eficiente.
Al detectar una señal de alarma de incendio, el detector envía la señal a un panel de control de alarma contra incendios (FACP) o a una unidad de monitorización de zona direccionable mediante cambios de corriente. El detector indica su condición de incendio encendiendo un LED rojo que permanece iluminado hasta que se reinicie.
Utilizando tecnología de dispersión infrarroja con una cámara innovadora, el detector recibe luz infrarroja muy débil en condiciones normales sin humo. Si partículas de humo entran en la cámara, la señal de luz aumenta debido a la dispersión. Cuando la densidad del humo alcanza un cierto nivel, el detector genera una señal de incendio. Para reducir interferencias y consumo de energía, el circuito emisor funciona en modo de pulsos, prolongando la vida útil del LED infrarrojo.
| Especificación | Detalle |
|---|---|
| Voltaje de Operación | 16VDC - 28VDC |
| Corriente en Espera | ≤ 60μA |
| Corriente en Alarma | ≤ 55mA |
| LED de Incendio | Rojo, parpadea periódicamente en modo sondeo si está "ON". No se ilumina si está "OFF". |
| Indicador Remoto | Salida polarizada, conecta directamente con indicador remoto (resistor interno de 10k en serie, máx. 2mA). |
| Máxima Tensión de Rizo | 2V (valor pico a pico) |
| Reinicio de Alarma | Apagado instantáneo (10s min, 1.0VDC máx.) |
| Cableado | Dos hilos, polarizado |
| Rango de Sensibilidad | 1.23% - 3.20% por pie |
| Temperatura Certificada por UL | 32°F (0°C) - 100°F (37.8°C), 0-95% HR, sin condensación |
| Temperatura de Operación | 14°F (-10°C) - 131°F (+55°C), 0-95% HR, sin condensación |
| Material y Color | ABS, blanco (RAL 9016) |
| Grado de Protección | IP2X |
| Dimensiones | Diámetro: 100mm, Altura: 44.5mm (sin base) |
| Espaciado de Montaje | 45mm-75mm |
| Peso | Aproximadamente 110g |
