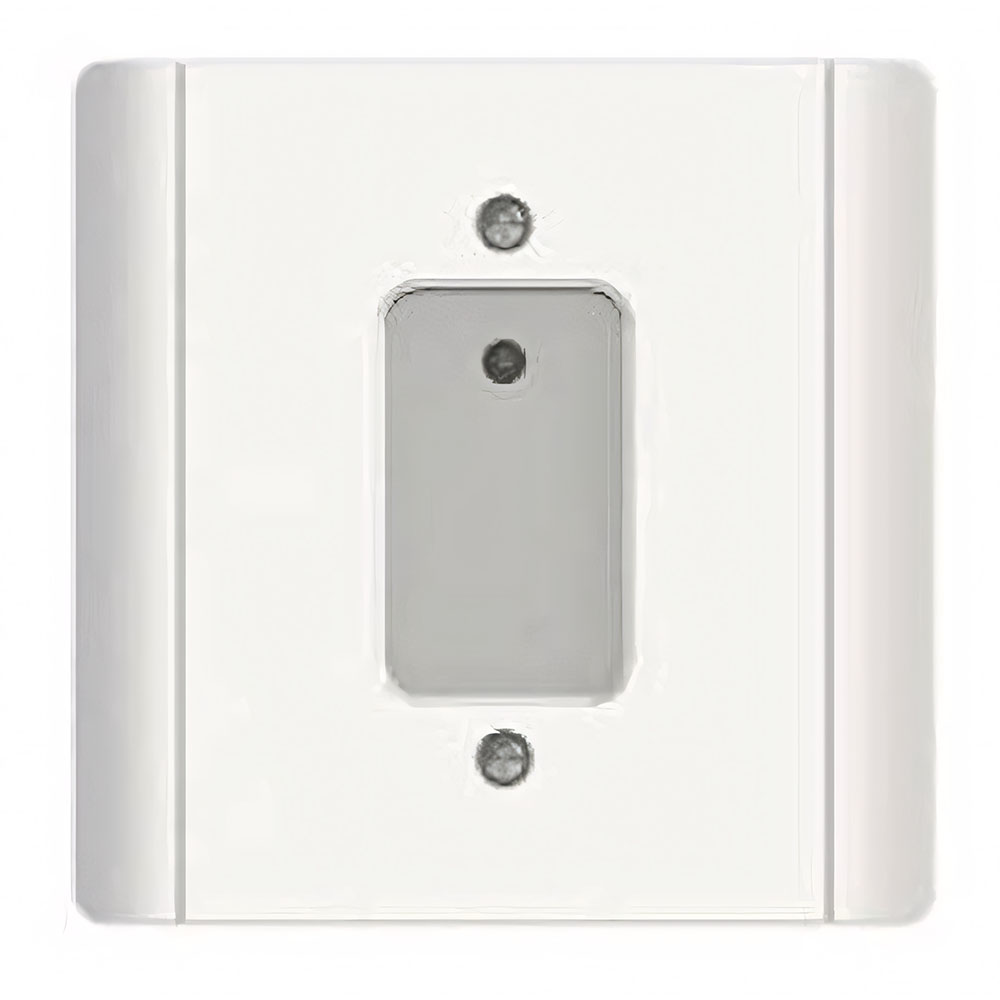

MODULO DE ENTRADA Y SALIDA DIRECCIONABLE
Referencia Interna:
FW821
El módulo de salida supervisada FW821 proporciona una salida de 24VDC y un interruptor de entrada de realimentación. La línea de entrada se supervisa para detectar fallos de línea abierta y fallos a tierra, por lo que el contacto debe cablearse con una resistencia de fin de línea. La línea de salida se supervisa para línea abierta, fallos de cortocircuito, fallos a tierra y pérdida de fuente de alimentación externa de 24VDC.
Se trata de un dispositivo homologado por UL según UL864 y ULC-S527 para sistemas de señalización de protección contra incendios para uso en interiores. Cuando se activa la salida o se conmuta la realimentación, el LED del dispositivo indicará la condición de evento mediante un parpadeo rápido.
Al volver a la condición normal, el evento desaparecerá y el indicador LED del dispositivo volverá a la condición de reposo en rojo. El FW821 es un módulo direccionable inteligente y toma una dirección en el Circuito de Línea de Señalización (SLC) o en el Enlace de Comunicación de Datos (DCL) de la central de alarma contra incendios.
| Característica | Especificación |
|---|---|
| Tensión Nominal | 24 VDC |
| Rango de Tensión | 15 a 28 VDC |
| Rango de Salida | 15.1 a 26.4 VDC |
| Corriente Activa (Salida) | 1.30 A, 0.35 pf |
| Corriente de Espera | 0.15 mA |
| Corriente de Alarma (SLC/DCL) | 0.26 mA |
| Máx. Impedancia de Línea (Salida) | 1 Ω |
| Máx. Impedancia de Línea (Entrada) | 25 Ω |
| Máx. Impedancia para Conexión a Tierra | 6.6 KΩ |
| Alimentación de Entrada Externa | Nominal: 24 VDC; Rango: 15.4 a 26.4 VDC |
| Compatible con EOLR | FW421 (10 KΩ) o FW422 (10 KΩ) |
| Temperatura de Funcionamiento | 0°C a 49°C (32°F a 120°F) |
| Humedad de Funcionamiento | 0% a 93% HR |
| Dimensiones | 120 mm × 120 mm × 45 mm |
| Peso | 261 g (9.2 oz) |
| Instalación | Base FW800/FW801 |
| Calibrador de Cableado | 12 a 18 AWG |
