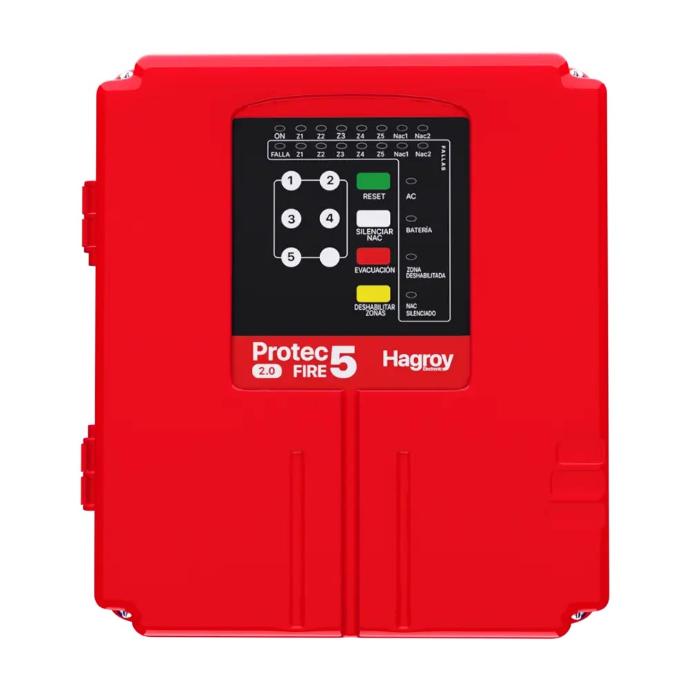

PANEL CONVENCIONAL CONTRA INCENDIO DE 5 ZONAS HAGROY mod. HG-PTFIRE5-2.0
Referencia Interna:
HG-PTFIRE5-2.0
PROTEC FIRE 5 es un panel de control convencional para sistemas de alarma contra incendios, diseñado con tecnología de supervisión avanzada y alto rendimiento operativo. Cuenta con 5 zonas supervisadas que permiten la conexión de sensores de 2 y 4 hilos, lo que brinda flexibilidad en la instalación. Incorpora además 2 salidas NAC para la activación de sirenas u otros dispositivos de notificación.
Su renovado teclado, con indicadores precisos y de fácil lectura, facilita la identificación de fallas o eventos en tiempo real, permitiendo una respuesta rápida y efectiva ante cualquier incidente. El sistema también ofrece un nuevo esquema de supervisión de energía y fallas, optimizando la seguridad y el monitoreo constante del estado del panel.
Características
- Teclado LED con anuncio de zonas en alarma y zonas en falla de manera independiente.
- Notificación de fallas en el teclado: falla de energía (AC), ausencia de batería (BAT), falla de sistema silenciado y falla por zona deshabilitada.
- Notificación de falla en la salida NAC, así como su activación.
- Botones de acción rápida para activar y configurar el sistema.
- 5 zonas de detección (IDC) clase B (estilo B) a 12 VDC.
- Funcionamiento con 2 y 4 hilos:
- A. Configuración de zonas: deshabilitada, fuego y supervisión.
- B. Todas las zonas aceptan detectores de humo y cualquier dispositivo de contacto normalmente abierto.
- C. Todas las zonas son supervisadas.
- 2 circuitos de aparatos de notificación (NAC) clase B de hasta 1000 mA.
- 1 salida auxiliar de 12 VDC, 650 mA, reseteable.
- Botón de silenciado de NACs y buzzer.
| Alimentación y condiciones ambientales | |
| Fuente de alimentación | 100-240VAC 14.4VDC 2Amp. 50/60Hz. |
|---|---|
| Sistema de respaldo de energía | 12 VDC (1 batería de plomo-ácido sellada de 12 V 7 Ah). |
| Temperatura de funcionamiento | 0–49 °C / 32–120 °F. |
| Humedad relativa | 93 % ±2 % HR (sin condensación) a 32 °C ±2 °C / 90 °F ±3 °F. |
| Gabinete | Para instalación interior, grado de protección IP65. |
| Circuitos de detección (Zonas) | |
| Cantidad de zonas | 5 circuitos iniciadores estilo Y (Clase B), supervisados. |
| Resistencia de fin de línea | 3.9 kΩ, 1/2 W. |
| Capacidad por zona | Hasta 20 detectores Hagroy HG-SD4/2. |
| Circuitos de notificación (NAC) | |
| Tipo de circuito | Clase B – Estilo Y |
| Voltaje nominal operación | 12 VDC |
| Corriente máxima | 2 Amp. (máx. 1000 mA por circuito) |
| Protección | Fusible resetable por circuito NAC |
| Resistencia fin línea en cada salida NAC | 3.9 kΩ, 1/2 W. |
| Salida auxiliar (reiniciable o no reiniciable) | |
| Voltaje | 12 VDC regulado |
| Corriente máxima | 650 mA (uso recomendado para detectores humo cuatro hilos) |
