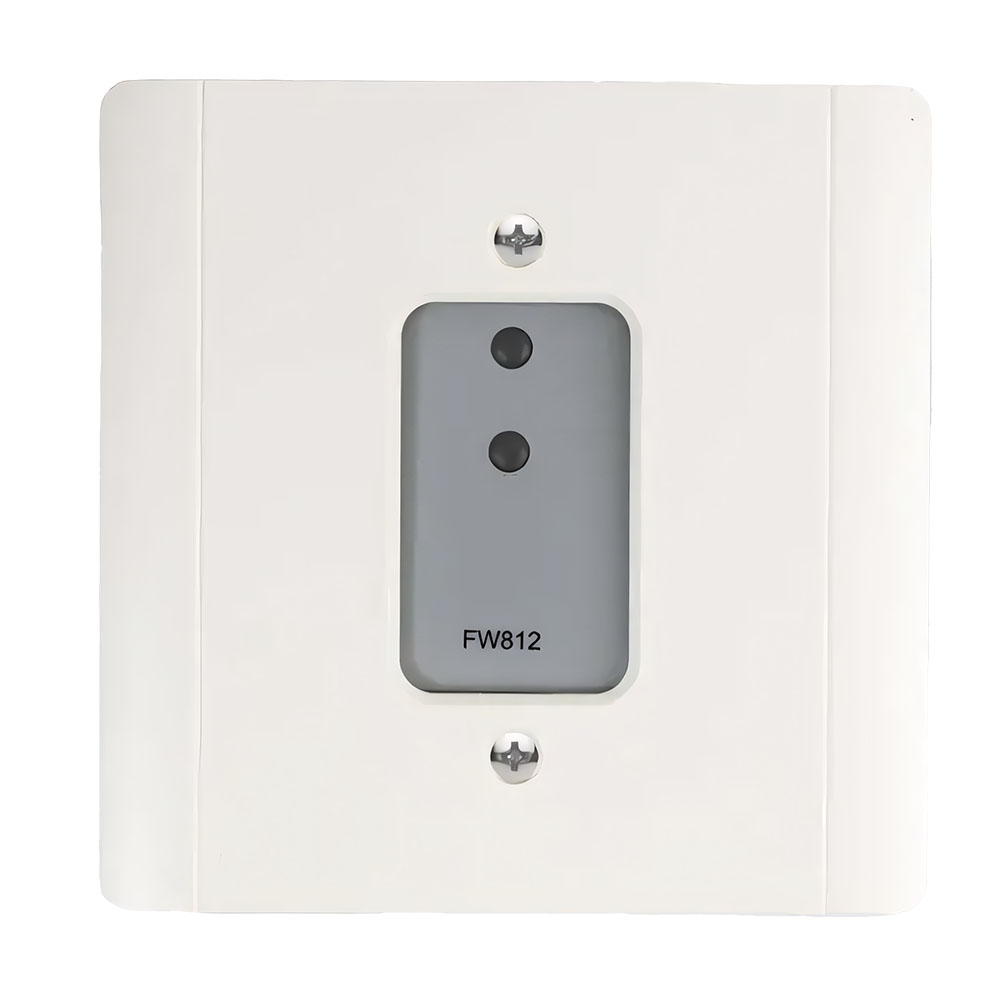

MODULO DE DOBLE ENTRADA DIRECCIONABLE
Referencia Interna:
FW812
El módulo de entrada doble FW812 admite dos circuitos de entrada de clase B, diseñados para supervisar dispositivos de contacto seco. Las líneas de entrada están configuradas para detectar fallos como líneas abiertas y fallos de tierra, por lo que los contactos deben estar cableados con resistencias de fin de línea.
Este módulo es direccionable e inteligente, ocupando dos direcciones en el Circuito de Línea de Señalización (SLC) o en el Enlace de Comunicación de Datos (DCL) del panel de control de alarma contra incendios. Incluye indicadores LED para mostrar el estado de cada circuito de entrada. Está homologado bajo las normas UL864 y ULC-S527, siendo ideal para sistemas de alarma contra incendios en interiores.
| Característica | Especificación |
|---|---|
| Tensión Nominal | 24 VDC |
| Rango de Tensión | 15 a 28 VDC |
| Corriente de Espera | 0.5 mA |
| Corriente de Alarma | 1.7 mA |
| Impedancia de Línea | 25 ohmios |
| Impedancia Máxima para Conexión a Tierra | 6.6 K ohmios |
| Compatible con EOLR | FW421 (10 K ohmios) |
| Temperatura de Funcionamiento | 0°C a 49°C (32°F a 120°F) |
| Humedad de Funcionamiento | 0% a 93% HR |
| Instalación | Base FW800/FW801 |
| Dimensiones | 120 mm × 120 mm × 45 mm |
| Peso | 247 g (8.7 oz) |
